宏昆耐热输送带，适用于熟料、焦炭、烧结矿等 高温物料输送

耐热输送带不能只看一个“最高温度”。一般要区分连续物料温度、短时峰值温度、局部热块接触温度和实际带面温度。前面模块中的 300℃、800℃、1000℃ 属于不同工况下的参考能力，不能直接理解成长期带面温度。

T1/T2/T3/T4 是常见耐热等级参考，通常对应 100℃、125℃、150℃、200℃ 等区间。最终等级要结合物料、接触时间、粒径、料层厚度、带速和冷却条件确认。

不建议直接这样选。物料温度是物料本身温度，皮带表面温度是热量传到带面后形成的实际温度，两者不一定相同。

同样 200℃ 物料，如果料层厚、接触时间长、廊道散热差、停机后热料压在带面上，带面热负荷会更高；如果带速快、接触时间短、回程冷却充分，带面负担会低一些。实际选型要看完整工况。

这些物料都属于典型高温、磨耗和冲击工况，但不能只按物料名称定等级。水泥熟料、烧结矿、焦炭、钢渣的温度范围、粒径、料层厚度、落料高度和冷却条件差异很大。

建议提供物料最高温度、连续温度、粒径范围、带速、输送距离、现场照片或旧带损坏情况，宏昆再结合覆盖胶、骨架和上下胶厚度给出等级建议。

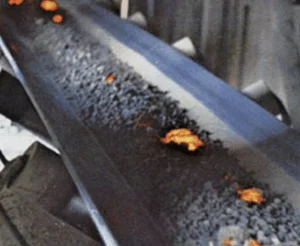

不一定一样。粉料往往接触面积更连续，容易形成持续热传导；大块热料可能接触面积不大，但局部温度高、冲击强，容易造成局部灼伤、硬化、龟裂或覆盖胶掉块。

所以同样温度下，还要看粒径、热块比例、落料高度、缓冲条件和是否会停机压料。

耐热输送带主要看物料与带面的热接触负荷，同时也要考虑环境温度。密闭高温廊道散热慢，回程冷却不足，皮带长时间处在热环境中，老化速度通常会更快。

如果廊道温度高、粉尘多、通风差，应把环境温度、运行时长和停机状态一起提供，不能只按物料温度选型。

有风险。耐热带强调的是运行工况下的热负荷承受能力，如果停机后热料长时间压在同一个位置，局部带面可能出现硬化、鼓泡、龟裂、烧蚀或粘合层损伤。

高温工况建议尽量避免带料停机；无法避免时，应评估清料、冷却、停机保护和巡检方案。

耐热不等于阻燃。耐热主要解决高温物料接触后的热老化问题，阻燃主要关注火焰安全性能，两者是不同指标。

根据工况要求，可以评估耐热 + 阻燃一体配方，但需要明确适用标准、火源风险、物料温度和使用环境。耐热带可以承受热料接触，但不代表可以长期被明火灼烧。

需要按具体工况确认。常见沟通中会区分连续热料、短时峰值和局部热块接触等不同情况，不能只问“最高多少度”。

建议把物料最高温度、连续温度、粒径、带速、接触时间、料层厚度、输送距离和现场冷却条件发来，宏昆会按实际热负荷确认是否适用以及应选结构。

耐热覆盖胶会根据温度等级和现场工况选择配方，EPDM 是较高耐热场景常见考虑方向之一，但不能把所有耐热带都简单理解为同一种胶。

上盖胶主要承受热料、磨耗和冲击，通常比下盖胶更厚。厚度要结合热负荷、物料粒径、磨耗、滚筒直径和使用寿命要求确认。前面模块中的 6-8 mm、8-12 mm、2-4 mm 可作为常见参考。

中短距离、中等张力系统常用 EP 帆布结构；长距离、高张力、宽带、重载或低伸长要求工况，可以考虑钢丝绳结构。

EP100、EP150、EP200 属于不同强度等级，选择时要看输送机张力计算、带宽、带长、提升高度、载荷、滚筒直径和安全系数，不建议只按温度决定。

带宽通常由输送量、物料粒径、槽角和现场设备决定；层数和强度要结合张力计算、输送距离、提升高度和安全系数确认。

型号标注一般会包含带宽、强度等级、层数、上下覆盖胶厚度、耐热等级和总长度。旧带更换项目可直接提供旧带标识、现场照片或图纸，便于快速核对。

高温、张力、运行时间和骨架结构都会影响皮带伸长表现。EP 帆布和钢丝绳结构的伸长特性不同，钢丝绳通常更适合低伸长、高张力场景。

具体伸长率需要按所选型号、强度等级和执行标准确认。现场选型时也要检查张紧行程是否充足，避免后期调整余量不足。

如果温度等级不合适、带面温度过高、热料长时间停留、覆盖胶厚度不足、回程冷却差或接头材料不匹配，都可能出现这些问题。

出现起泡、脱层、变硬、龟裂时，建议把损坏位置、运行时间、物料温度、现场照片和旧带参数发来，工程师可以判断是热老化、冲击、磨耗、跑偏还是接头问题。

可以评估耐热 + 耐磨方案。高温棱角料不仅有热负荷，还有切割、冲击和磨耗，对覆盖胶厚度、配方、骨架和落料缓冲都有要求。

建议提供物料粒径、落料高度、是否有大块料、是否有缓冲床或缓冲托辊，宏昆会综合确认耐热等级和耐磨要求。

大块料、偏载、跑偏、挡料板过紧或落料点不正，都可能增加边部撕裂风险。耐热带本身解决的是热负荷问题，抗撕裂还要结合骨架结构、覆盖胶厚度和现场防护设计。

如果现场边部经常破损，需要同时检查导料槽、清扫器、挡料板、托辊和跑偏情况。

可以根据现场结构评估。挡边耐热带、斗式提升机耐热皮带需要确认带宽、提升高度、物料温度、料斗或挡边尺寸、运行速度、接头方式和现场空间。

这类产品对结构匹配要求更高，建议提供图纸、旧带照片或设备参数后再确认方案。

高温工况通常更建议优先评估热硫化接头，因为整体性和密封性更好。机械接头安装快，但在高温、冲击、粉尘和大负荷场景下，需要谨慎评估。

接头材料、施工质量和硫化工艺会直接影响接头寿命。如果接头材料不匹配，接头耐热表现可能低于皮带本体。

热硫化接头需要硫化机、接头材料、稳定电源、合适施工空间和相对可控的现场环境。施工前要确认皮带规格、层数、强度、接头长度、温度压力时间参数。

如果现场粉尘大、湿度高、空间小或无法停机足够时间，需要提前沟通施工条件。

最小滚筒直径要根据带芯结构、强度等级、层数、总厚度和接头方式确认。皮带越厚、强度越高，对滚筒直径和弯曲半径要求越高。

高温工况下不建议让皮带长期处于过小弯曲半径或异常对折状态，否则可能增加覆盖胶开裂、层间疲劳和接头损伤风险。

最大带速要结合输送机结构、物料状态、粒径、落料方式、带宽和现场安全要求确认。带速会影响接触时间、散热时间、冲击磨耗和跑偏稳定性。

带速快可能缩短热料接触时间，但也可能增加冲击、扬尘和磨耗；带速慢则热料停留时间更长，带面热负荷可能增加。

需要重视。高温物料工况通常伴随粉尘、冲击和粘料，托辊卡滞、跑偏、导料槽摩擦都会加速皮带损伤。

建议检查托辊转动、槽角、缓冲托辊、清扫器、挡料板间隙和防跑偏装置，避免皮带边部长期摩擦或局部高温堆料。

可以根据工况评估露天使用，但日晒、雨水、粉尘和温差会增加老化压力。长期露天存放或使用时，应关注紫外老化、表面龟裂、积水和清扫维护。

如果现场露天且物料温度高，建议在选型时同时说明环境条件和运行时长。

可以根据现场情况评估冷却方式，但不建议随意长期大量淋水。淋水可能带来打滑、积水、滚筒腐蚀、粉尘结块、清扫困难和接头影响。

如果必须冷却，应让冷却位置、水量、排水、清扫和电气安全一起设计，避免冷热冲击和局部积水。

有很多案例可以参考。耐热输送带常用于水泥熟料、烧结矿、焦炭、钢渣、铸造和冶金热料输送等场景。

由于不同现场温度、带速、落料和维护条件差异较大，案例更适合作为参考方向，最终仍建议按您的实际工况确认型号。

完全支持，您随时可以来工厂看货、验货或沟通生产细节。建议提前确认产品规格、生产进度和到访时间，便于安排对应人员对接。

耐热输送带报价时，客户需要先提供长度、宽度、厚度和所需耐温，同时说明输送物料、物料温度、带速、使用环境和是否有大块热料冲击。

通常按米报价。重量可按带宽、长度、厚度和密度估算，常用估算方式为：重量 ≈ 皮带厚度 × 宽度 × 长度 × 密度 1.15。

耐热输送带不一定只做普通 EP 帆布结构，也可以根据张力、长度、重载和低伸长要求配置钢丝绳芯。客户提供所需温度和现场工况后，宏昆会综合推荐合适的骨架结构、耐热等级、覆盖胶厚度和报价方案。

常规规格一般 25 天内交货。非标宽度、特殊厚度、特殊结构或特殊性能要求需要看实际情况，通常可按 30-35 天左右沟通排期。

一般建议 50 米以上起订。不建议单独做几米样品，因为输送带样品不能完整代表现场运行、接头、张力和高温连续使用情况。

如需验证材料性能，可以提供老化试验报告等资料作为参考。

一卷没有固定标准米数，可以根据现场实际长度、运输条件、安装条件和吊装条件分卷。

下单时建议提前说明每卷长度、卷数、接头预留和安装计划。

出口包装通常按铁桶，外用铁支架。具体包装方式会结合皮带宽度、长度、重量、运输方式和客户要求确认。

到货后建议避光存放，不要长期暴晒，避免靠近热源、油污、尖锐物和积水区域。卷装皮带应保持稳定支撑，避免变形和边部受压。

运输一般无特殊要求，但要注意固定、防雨、防拖拽、防尖锐物划伤，装卸时避免直接损伤带边和覆盖胶。

使用寿命要看具体情况，包括物料温度、带面温度、带速、接触时间、粒径、落料冲击、磨耗、跑偏、清扫器、托辊状态和接头质量。

有的现场几个月就损坏，可能不是单一质量原因，也可能与温度等级选低、热料停机压带、局部冲击、跑偏摩擦、接头施工或维护不到位有关，需要结合照片和现场数据分析。

有问题随时可以找售后。建议先提供订单信息、现场照片、损坏位置、运行时间、物料温度和使用工况，便于快速判断问题类型。

是否需要安排工程师到现场，可根据项目情况、问题复杂程度和现场条件进一步沟通。

可以。把现场照片、旧带标识、损坏部位、物料温度、运行时间、带速、接头方式和输送机情况发来，工程师会帮您分析可能原因。

常见原因包括热老化、覆盖胶厚度不足、物料冲击、跑偏摩擦、清扫器刮伤、托辊故障、接头问题或停机热料压带。
