真空过滤机皮带定制生产

真空过滤机橡胶过滤带

宏昆为水平真空带式过滤机、连续固液分离设备配套生产橡胶过滤带。可根据旧带实物、确认图纸、设备型号或现场测量数据进行定制，重点核对 带宽、长度、厚度、排液沟槽、真空孔位、纯胶区、骨架结构、边部结构、胶料配方和接头方式，使过滤带与浆料特性、设备结构、运行温度、化学介质和安装条件匹配。

支持旧带、样块、图纸和设备信息确认
排液沟槽与真空孔位可按设备定制
按浆料温度、腐蚀性和磨耗选择胶料

产品结构与表面细节

查看过滤带带体、沟槽和成品状态

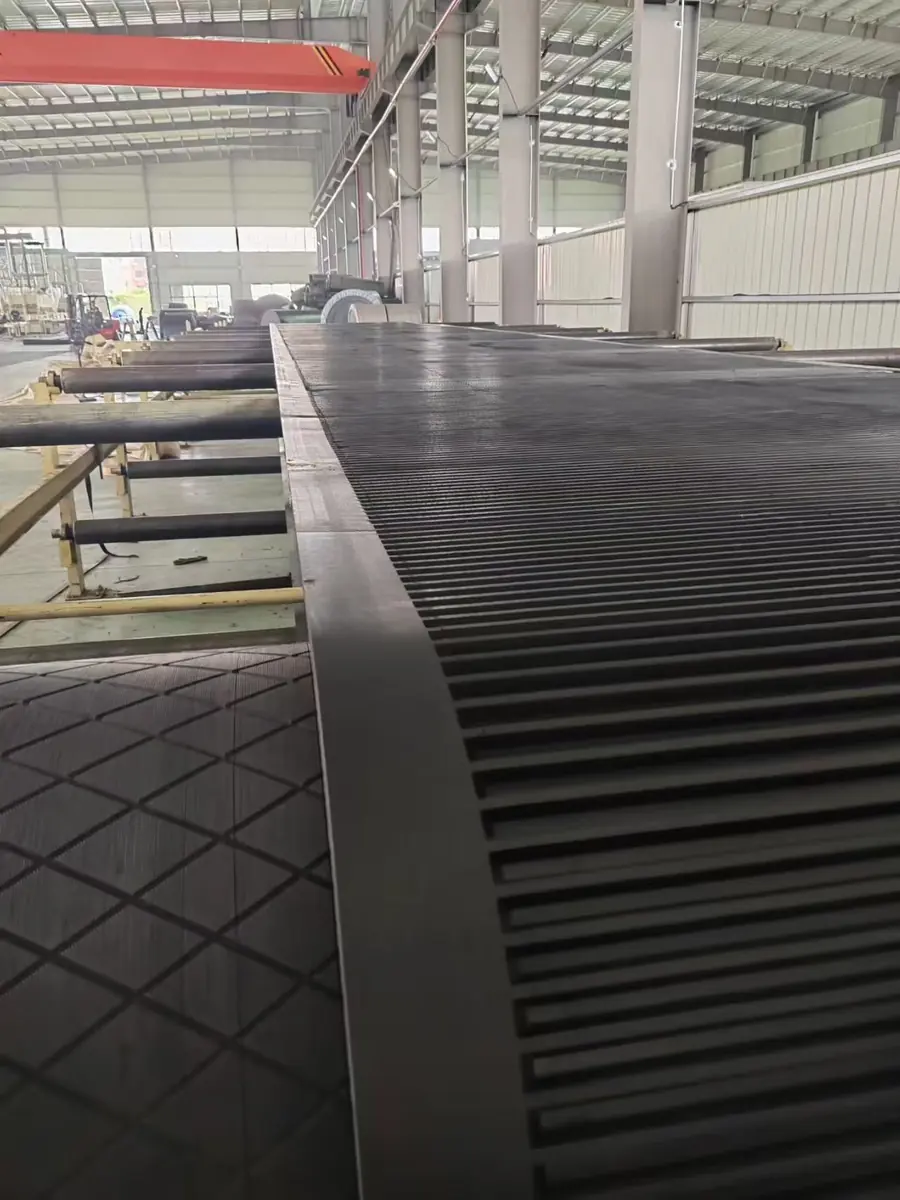

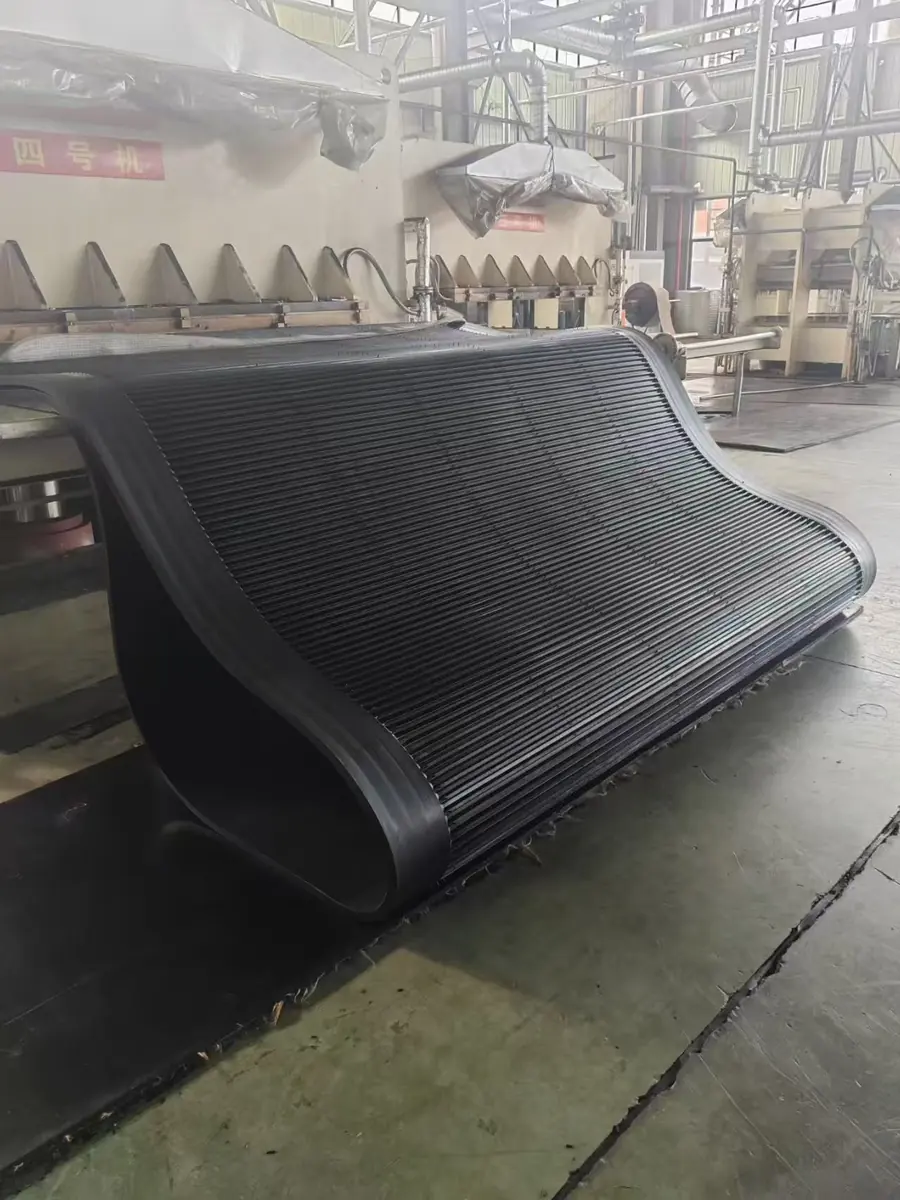

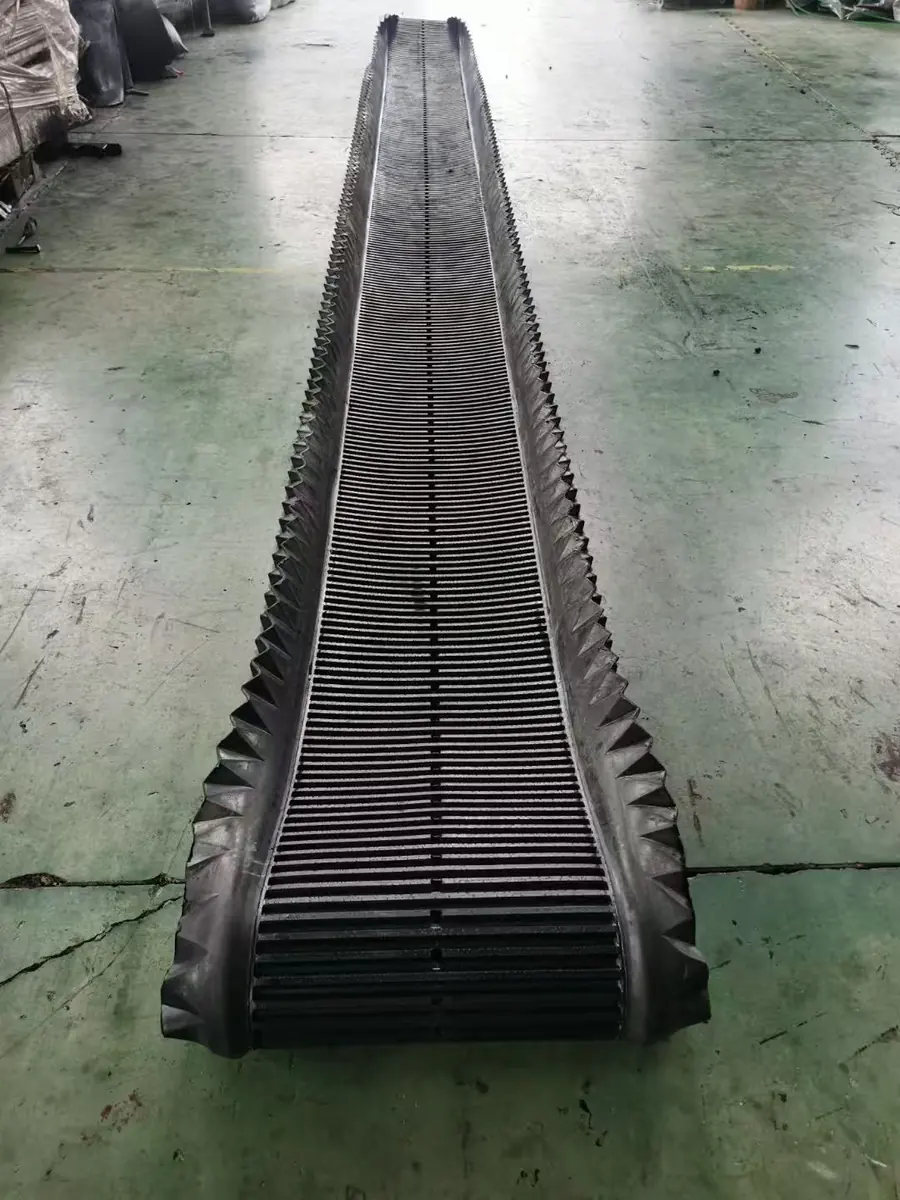

图库展示真空过滤机橡胶带的成卷状态、排液沟槽、宽幅带体和表面细节，便于对照旧带确认结构。

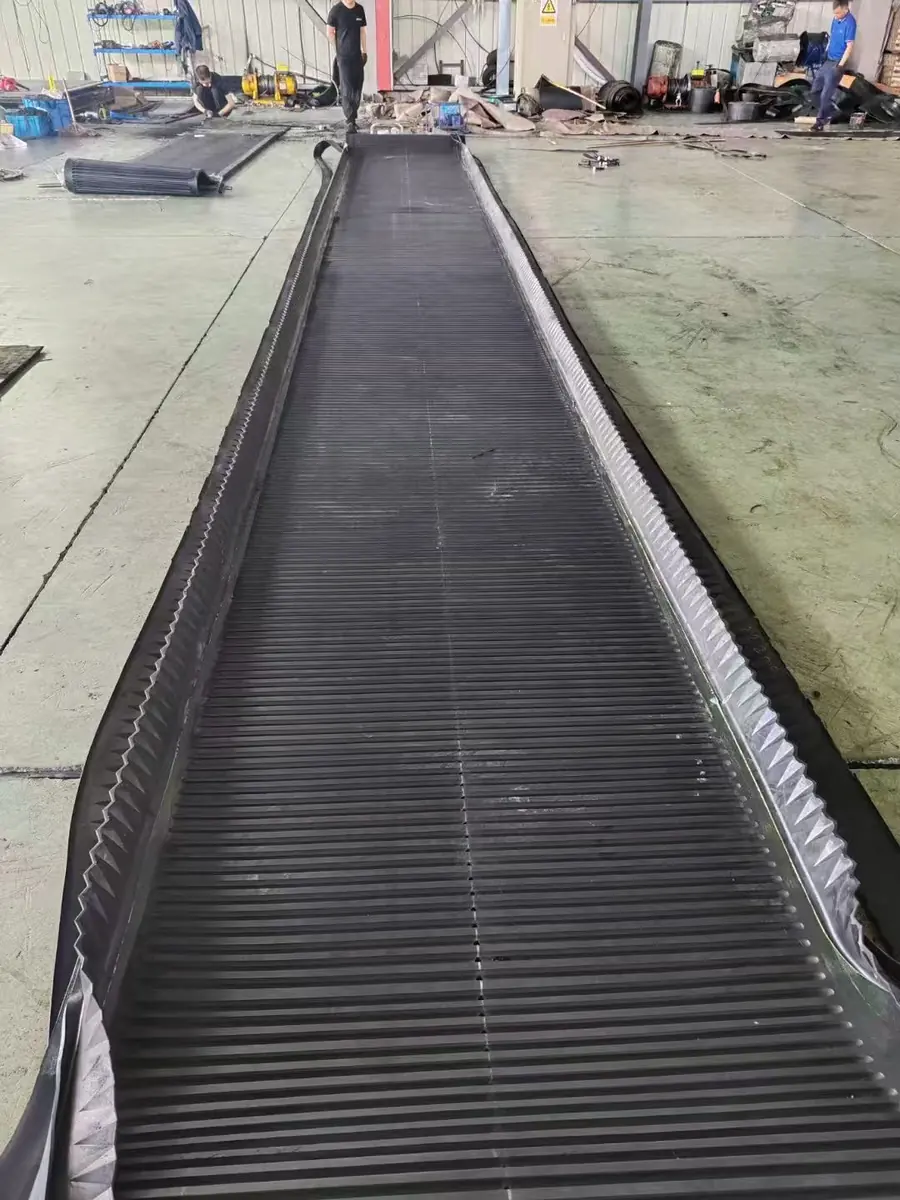

成卷真空过滤机橡胶带可按设备宽度、排液沟槽、真空孔位和接头方式定制生产。

更换确认建议： 如果现场没有完整图纸，可先提供旧带整体照片、沟槽近照、孔位排布、边部结构、接头部位和带尺测量照片，宏昆再协助整理需要复核的尺寸清单。

报价与生产前需要确认

旧带更换先把关键尺寸说清楚

真空过滤机皮带通常不是通用现货，沟槽、孔位、纯胶区和接头方式都要与设备对应。信息越完整，确认和报价越快。

旧带尺寸宽度、长度或周长、总厚度、工作面宽度和纯胶区位置。
沟槽与孔位沟槽方向、宽深、节距，以及真空孔直径、间距和排数。
设备信息过滤机型号、真空盒位置、滤布结构、张紧空间和安装方式。
物料工况浆料名称、pH、温度、颗粒磨耗、清洗介质和接触时间。
结构要求骨架层、边部结构、防跑偏要求、导条或特殊加强结构。
接头方式环形带、现场硫化、预制接头或是否需要配套接头材料。

问

可以按旧带、图纸或设备型号生产吗？

可以。优先按已确认图纸生产；如果没有图纸，也可以结合旧带样块、现场测量照片、设备信息来复核 沟槽、孔位、厚度、骨架和边部结构，最终尺寸确认后再安排生产。

问

排液沟槽和真空孔位置能重新定制吗？

可以根据设备设计定制沟槽方向、节距、宽度、深度、过滤宽度、孔径、孔距和孔位中心线。建议先确认真空盒位置、滤布运行方向和旧带孔位数据。

问

胶料怎么选，耐腐蚀和耐磨要看什么？

主要看浆料名称、pH、浓度、温度、颗粒磨耗、油类或溶剂接触、清洗介质和连续运行时间。宏昆会根据工况建议合适的橡胶配方和结构。

问

报价前需要准备哪些资料？

建议发送设备型号、旧带尺寸、沟槽和孔位数据、工作温度、物料工况、图纸或照片、需求数量和期望交期。资料不完整时，也可以先发照片沟通。

需要更换真空过滤机皮带？

把旧带照片、尺寸、设备信息和工况发给宏昆，我们可以先帮你核对需要补充的参数，再确认定制方案。

发送图纸或旧带照片

核心结构与制造要点

真空过滤机皮带的结构确认重点

宏昆橡胶真空过滤带用于水平真空带式过滤机、真空带式脱水机和连续带式过滤系统。生产前会结合 设备图纸、旧带结构、浆料工况和运行要求，确认排液沟槽、真空孔位、骨架结构、胶料配方、带体厚度和边部结构。

排液沟槽与真空孔位定制

可按过滤区域、真空盒位置、滤布布置和滤液流向要求，制作横向排液沟槽以及 单排或多排真空孔，避免孔位与设备结构不匹配。

纯胶排液区保护骨架

中部排液区和真空孔区域可采用不外露织物骨架的纯胶结构，降低腐蚀性滤液通过孔位接触骨架层的风险，帮助提升带体稳定性。

高强力 EP 织物骨架

采用高强力聚酯-锦纶织物骨架，帮助承受工作张力、控制纵向伸长，保持尺寸稳定，并改善连续过滤运行中的跑偏表现。

整体硫化成型结构

覆盖胶、排液区、骨架层和带体整体硫化成型。通过模压与硫化控制，提高 厚度一致性、粘合质量、表面平整度和运行稳定性。

定制确认依据： 过滤带结构应结合带宽、长度、沟槽节距与深度、真空孔直径与位置、纯胶区宽度、骨架强度、边部结构、浆料化学性质、运行温度、真空条件和接头方式共同确认。

胶料选型与工况匹配

真空过滤机皮带的胶料选型参考

真空过滤机橡胶带的胶料不能只按“耐酸、耐热、耐油”等单一标签判断，应结合 浆料化学性质、浓度、运行温度、油类或溶剂接触、环境温度、弯曲疲劳和检测要求 共同确认。下表为初步工程选型参考，最终以确认后的技术条件为准。

介质组成 化学名称、pH、浓度及是否存在多种介质。

温度范围 连续温度、峰值温度、清洗温度和实际带体温度。

接触时间 浆料停留时间、清洗频率、停机浸泡情况。

结构匹配 胶料需与 EP 骨架、粘合体系、沟槽和孔位一起考虑。

工况条件	典型应用场景	初步胶料方向	选型需要提供的信息
酸碱腐蚀工况	磷肥、氧化铝、矿山、化工生产、催化剂过滤等腐蚀性浆料固液分离工况。	EPDM、氯化丁基、氯丁橡胶，或按介质定制的耐化学胶料耐化学介质	化学名称、pH、浓度、浆料温度、接触时间、清洗药剂，以及是否存在多种化学介质。
高温浆料工况	热浆料过滤、化工处理、矿物加工、冶金及其他较高温度的连续固液分离系统。	耐热 EPDM，或兼顾耐热与耐化学性的定制胶料热老化复核	连续温度、峰值温度、实际带体温度、化学组成、接触时间、冷却条件和清洗温度。
油类与烃类接触	含油污泥、石油副产物、工业油、润滑剂，以及部分含烃类物质的浆料。	NBR，或根据具体油类、烃类品种选择的专用胶料体积膨胀控制	油类或烃类名称、浓度、温度、接触时长、体积变化限制，以及是否含溶剂或清洗剂。
低温运行环境	户外安装、高海拔工厂、寒冷地区矿山、冬季运行和低温启动工况。	低温 NR/BR 基胶，或按弯曲要求定制的耐低温弹性胶料低温屈挠性能	最低环境温度、运行温度、启动方式、储存温度、弯曲频率、冲击情况及低温测试要求。

选型提醒： 橡胶种类本身不能单独决定成品过滤带性能。配方还需要与 EP 骨架、粘合体系、纯胶排液区、沟槽设计、真空孔位、带体厚度、接头结构和现场运行环境配套确认，最终适用性应以双方确认的技术规格为准。

更换测量与报价资料清单

定制真空过滤机皮带前需要确认哪些尺寸

真空过滤机橡胶带通常需要按现有设备、原带图纸、旧带尺寸或已确认的替换规格生产。下面这些信息可以帮助宏昆准确复核 带体结构、排液沟槽、真空孔位、边部密封和接头方式，减少反复确认时间。

确认项目	需要测量或提供	示例信息	为什么重要
01 整体带宽必填	测量橡胶带从一侧外边到另一侧外边的完整宽度，包括凸边、密封边或侧挡结构。	630 mm、1250 mm、1600 mm、2000 mm 或非标宽度	决定过滤机机架、支撑台、托辊、真空盒和滤布宽度是否匹配。
02 带长或周长必填	提供环形带周长，或现场接头前的开口带长度，并说明测量方式。	环形周长或开口长度，单位 mm	影响张紧行程、安装余量、跑偏调整、接头长度和运行张力。
03 总厚度	测量整体厚度，并说明排液区、边部或加强区是否存在局部厚度差异。	总厚度数据，或提供截面图/旧带切样	影响带体弯曲、滚筒适配、沟槽深度、重量、刚性和骨架保护。
04 排液沟槽布局关键	确认沟槽方向、节距、宽度、深度、端部位置，以及有效沟槽过滤宽度。	沟槽节距 × 宽度 × 深度	影响滤液流动、真空分布、滤布支撑和实际排液效果。
05 真空孔排布关键	提供孔径、孔中心距、排数、排距、中心线位置和孔形。	单排、双排或多排孔位布局	孔位必须与排液沟槽和真空盒收集系统对齐，避免抽吸位置偏差。
06 纯胶排液区	确认真空孔周边无织物骨架的纯胶区宽度、位置和偏移量。	中心纯胶条宽度及左右偏移	降低滤液通过孔位直接接触织物骨架的风险。
07 边部与密封结构	确认平边、凸边、橡胶挡边、密封唇、边部厚度，以及沟槽到边部的距离。	平边、凸边、侧向密封或非标边部	影响浆料保持、滤布定位、真空密封、跑偏控制和边部寿命。
08 骨架结构	提供原带织物层数、强度等级、骨架厚度，或可用于分析的旧带截面。	EP 织物层数和带体强度信息	决定运行张力、伸长控制、尺寸稳定性、屈挠表现和接头设计。
09 胶料工况	提供浆料组成、pH、浓度、运行温度、是否接触油类或溶剂、清洗方式。	酸、碱、高温、油类或复合介质工况	用于选择覆盖胶、粘合体系和纯胶排液区配方方向。
10 接头与供货方式	确认需要环形带、开口带现场硫化，还是预制接头及配套接头材料。	工厂环形、现场硫化或预制接头	影响生产长度、包装运输、安装流程和接头材料准备。

原始图纸

已确认的设备图纸或皮带图纸，是复核尺寸、孔位、沟槽和结构细节最直接的依据。

旧带照片

建议拍摄整体宽度、沟槽、真空孔、边部、接头和截面，尽量带尺拍照，便于比例判断。

旧带样块

切样可帮助确认厚度、骨架结构、纯胶区、沟槽截面和胶料方向，适合无完整图纸的项目。

发送旧带图纸或现场照片

请尽量附上设备型号、带宽带长、沟槽和真空孔尺寸、浆料工况、运行温度和需求数量。宏昆会先帮你核对替换结构，再确认报价。

发送图纸或旧带照片
